MDB-RS232® (MDB2PC®)

Для удобного проектирования платежной системы торговых автоматов

Простой в использовании и мощный конвертер MDB. Он может подключать купюроприемник интерфейса MDB, валидатор монет и устройство безналичной оплаты к компьютеру с интерфейсом RS232, материнской плате Android, ПЛК или плате Raspberry Pi. Комплектовать надежную платежную систему для торгового автомата.

MDB-RS232® (Pro Engineer)

Support Age Verification and USD device

Если вам необходимо разработать торговые автоматы для продажи аналогичных товаров, например сигарет или алкогольной продукции. В некоторых странах эти продукты могут быть ограничены по возрасту, поэтому торговый автомат должен подтвердить возраст покупателя перед автоматической торговлей.
Следовательно, когда вы разрабатываете торговый автомат, у вас должен быть интерфейс проверки возраста MDB. Или зарезервируйте интерфейс, который может понадобиться для дальнейшего расширения. Конечно, наша версия коробки MDB полностью совместима с другими версиями.

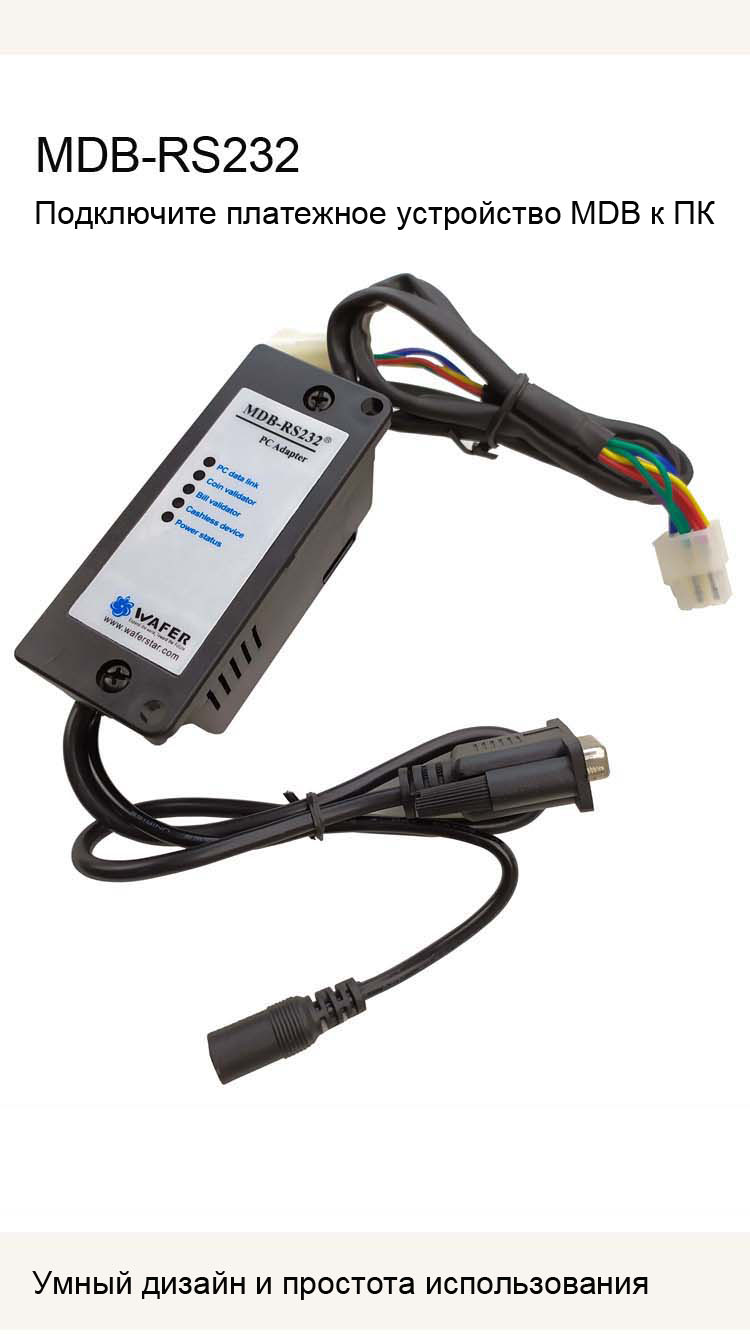

О коробке адаптера MDB-RS232


Коммуникационный модуль Smart MDB для проектирования торговых автоматов!

Блок адаптера MDB-RS232 с продуманным дизайном

Многоточечная шина (MDB) промышленного стандарта NAMA теперь может быть подключена к ПК с помощью MDB-RS232. MDB-RS232 позволяет принимать монеты, выдачу сдачи, считывать кредитные карты и проверять счета, и все это контролируется ПК.

Соответствует всем спецификациям NAMA MDB и совместим с любым торговым устройством, совместимым с MDB. Аппаратный интерфейс включает кабели, руководство пользователя и протокол пользователя.

Мы разрабатываем адаптер MDB более 15 лет, и обновленная версия MDB-RS232 всегда будет совместима с предыдущей версией. Таким образом, пользователи могут с уверенностью использовать наше оборудование, даже если наши продукты были обновлены, а ваш технический персонал, возможно, ушел. Но наша новая коробка MDB останется совместимой. Вы все еще можете купить его напрямую, подключи и работай. Это не приведет к тому, что вы не сможете предоставлять услуги клиентам из-за того, что вы не можете приобрести предыдущий адаптер.

Основные характеристики MDB-RS232


Мы рады выбрать и использовать нашу коробку MDB. Начать очень просто!

Мы проектируем, производим и продаем


Хит продаж от WAFERSTAR, связанных с торговыми автоматами!

Как работает MDB-RS232? Играйте и смотрите!



Посмотреть MDB-RS232        версия малины пи

Что говорят наши пользователи


Посмотрите, что наш счастливый клиент говорит о MDB-RS232. Мы гордимся своими пользователями.

Относительные продукты


У нас есть ряд сопутствующих товаров!

Базовый
MDB-RS232

Версия COM

  • Интерфейс RS232
  • Хорошая техническая поддержка
  • Долгосрочная гарантия применения
  • Просто и профессионально
  • Онлайн-сервис Skype
Заказать сейчас
USB
MDB-RS232

Версия USB

  • Полностью совместим
  • Микросхема USB FT232RL на борту
  • Полная поддержка драйверов USB
  • Просто и профессионально
  • Онлайн-сервис Skype
Заказать сейчас
Raspbery Pi
MDB-RS232

версия малины пи

  • Подключите Raspberry PI
  • Хорошо продуманный пластиковый корпус
  • Общайтесь через RXD и TXD по GPIO
  • Выход DC5V для Raspberry PI
  • Онлайн-сервис Skype
Заказать сейчас
RS232-MDB
RS232-MDB

Для безналичной оплаты

  • В отличие от MDB-RS232
  • Для существующего торгового автомата
  • Работа в качестве устройства безналичной оплаты mdb
  • Просто и профессионально
  • Онлайн-сервис Skype
Заказать сейчас

Скачать файлы


Загрузите руководство и начните заказывать образцы для тестирования. Поверьте, WAFERSTAR преподнесет вам сюрприз!

descargar manual Руководство по быстрому запуску

Часто задаваемые вопросы и ответы


Здесь вы можете найти интересующие вас вопросы и ответы!


    Первая цель MDB-RS232 (MDB2PC) - построить торговый автомат. Ваша материнская плата, такая как материнская плата Android, Raspberry Pi, промышленный компьютер или ПЛК, не имеет интерфейса MDB, а платежное устройство, например валидатор монет или купюроприемник, которое вы выбираете, является интерфейсом MDB. Тогда вам понадобится этот адаптер MDB.
    MDB - это протокол, разработанный членами NAMA. Протокол «многоточечной шины» (MDB) несовместим со стандартным протоколом RS232 ПК, поэтому необходим аппаратный и программный преобразователь. MDB-RS232 предназначен для преобразования протокола MDB в протокол RS232, а также выполняет необходимое преобразование напряжения. MDB-RS232 также снимает требования к опросу, тем самым позволяя тому же ПК легко выполнять другие задачи.
    MDB-RS232 необходим для сопряжения стандартного платежного устройства по протоколу MDB торгового автомата со стандартным ПК, потому что:
  •  MDB использует 11 бит и 9 (девять) битов.
  •  Требования к опросу для различных устройств MDB чрезмерны (20–200 мс), но обычный ПК не может удовлетворить требования к опросу.
  •  MDB-RS232 заботится о требованиях к опросу и генерирует прерывание на последовательном порту ПК.
  •  Эти методы позволяют ПК выполнять обычные операции и реагировать на события связи, вызванные прерыванием, в буфере UART.
  •  Все данные с устройства MDB доступны на ПК.
  •  Кроме того, все команды могут быть отправлены с ПК на устройство MDB.
  •  MDB-RS232 связывает торговое ведомое устройство MDB с ПК через последовательный порт (DB9).
  •    Вам необходимо подготовить источник постоянного тока 24В, ток может достигать не менее 3А постоянного тока. Вам необходимо подтвердить, есть ли на вашей материнской плате порт COM (DB9). В противном случае вам может потребоваться заранее подготовить адаптер RS232-USB. Конечно, вы можете заказать MDB-RS232 с интерфейсом USB позже.
    Конечно, MDB-RS232 интерфейса USB подключен к материнской плате, и драйвер USB должен быть установлен на материнской плате. Таким образом, когда USB-версия MDB-RS232 подключена к материнской плате, будет создан виртуальный COM-порт. Управление связью RS232 может осуществляться в соответствии с режимом COM-порта.
       Конечно, аппаратное подключение относительно простое. Профессионального инженера по аппаратному обеспечению не обязательно. Однако вам потребуется профессиональный инженер-программист для выполнения последующих работ по разработке программного обеспечения VMC. В то же время вам также необходимо изучить и прочитать стандартный протокол MDB, чтобы вы могли полностью контролировать оборудование и разработать более качественную программную систему. Поэтому после получения образцов MDB-RS232 вам необходимо подключить купюроприемник MDB и монетоприемник (конечно, мы также можем одновременно подключить безналичное устройство MDB), подключить другой конец DB9 к компьютеру и включить на инструменте тестирования ПК MDB от Waferstar (откройте правильный последовательный порт). Затем начните включать устройства с напряжением 24 В постоянного тока. После подачи питания MDB-RS232 автоматически отправит команды опроса POLL на каждое устройство MDB, и все действительные данные после включения устройства будут перенаправлены на последовательный порт компьютера. В то же время вы также можете отправлять команды MDB для управления платежным устройством через тестовое программное обеспечение MDB. Например, «Включить», «Отключить» и так далее. Для тестирования можно использовать валюту счета и монеты. После получения банкнот или монет данные будут своевременно отправлены на компьютер.
        Таким образом, после простого теста у нас будет предварительное понимание протокола и команд MDB. Затем мы можем сравнить протокол MDB, чтобы узнать и понять в соответствии с отправленными командами и полученными данными.
        Затем вы можете начать свой собственный дизайн приложения, вы можете использовать систему WINDOWS, конечно, многие клиенты также предпочтут использовать системную плату Android.
        Конечно, в процессе проектирования могут возникнуть некоторые проблемы, и мы также можем проконсультироваться с техническими специалистами waferstar. Мы окажем вам лучшую помощь, чтобы помочь вам быстро разобраться и завершить разработку проекта.
       После покупки WAFERSTAR MDB-RS232 мы предоставим простое для понимания Краткое руководство пользователя. Также будет предоставлено программное обеспечение для тестирования ПК. Таким образом, после подготовки материнской платы и аксессуаров вы можете напрямую тестировать платежное устройство mdb и управлять им с помощью демонстрационного программного обеспечения для тестирования ПК от WAFERSTAR. Например, получение оплаты, включение и отключение устройств и т. Д.
       Конечно, если вам нужен исходный код программного обеспечения для тестирования ПК, вам необходимо приобрести SDK. SDK также включает в себя более подробную техническую поддержку и быструю реакцию (это ключевой момент) и два адаптера USB-to-serial.
       После покупки SDK наш технический персонал поможет вам разобраться в протоколе MDB, проанализирует ошибки при получении и отправке команд MDB, включая последующее понимание протокола. Это эквивалентно небольшим расходам для вас и еще одному техническому руководству по протоколу MDB, которое поможет вам быстро понять и завершить разработку.
        В интернет-магазине WAFERSTAR у нас есть коробка MDB-RS232, а также новая модель 2020 версии MDB-RS232, нормальный MDB-RS232 отправит команду включения подключенному монетоприемнику MDB, купюроприемнику и безналичному устройству, но 2020 Версия MDB-RS232 не справится с этой задачей, просто начните опрос подчиненных платежных устройств, и VMC нужно будет отправить эти команды. Поэтому, если мы подключим монетоприемники и купюроприемники к коробке MDB и включим питание, даже ПК не будет подключен, нормальный MDB-RS232 включит монетоприемник и купюроприемник и будет готов принять монету или купюры. Но коробка версии V2020 после включения все платежные устройства находятся в отключенном состоянии.
        Конечно, для новых пользователей мы настоятельно рекомендуем новую версию MDB-RS232 2020 года. Поскольку в новой версии не только оптимизированы некоторые команды, но и поддерживаются дополнительные ведомые устройства, такие как адресное устройство Cashless 60H, устройства USD и т. Д., Что может облегчить последующие обновления системы. Что касается старых пользователей, если они не хотят менять программное обеспечение или для удобства послепродажного обслуживания, они могут продолжать использовать предыдущую версию MDB-RS232.

        В интернет-магазине WAFERSTAR есть переходник MDB-RS232. Также есть переходник RS232-MDB. Внешне они похожи, но на самом деле это два совершенно разных продукта. Если покупатели не внимательно прочитают описание товара, то легко разместят заказ неправильно. Пожалуйста, прочтите внимательно следующее. Если вы не уверены, вы также можете связаться с нами перед заказом.
        MDB-RS232 используется для подключения купюроприемника MDB, валидатора монет, устройства безналичной оплаты к устройству RS232, например компьютеру или ПЛК. затем вы создадите программное обеспечение, которое будет работать на ПК и работать как главный главный торговый контроллер. Например, вы разрабатываете информационную машину для киосков. тогда вам нужно подключить купюроприемник MDB, валидатор монет к компьютеру, но вы не знаете, как подключить платежное устройство интерфейса MDB к компьютеру, потому что компьютер имеет только порт RS232, а не порт MDB. тогда вам нужно заказать Адаптер MDB-RS232 (адаптер MDB2PC).

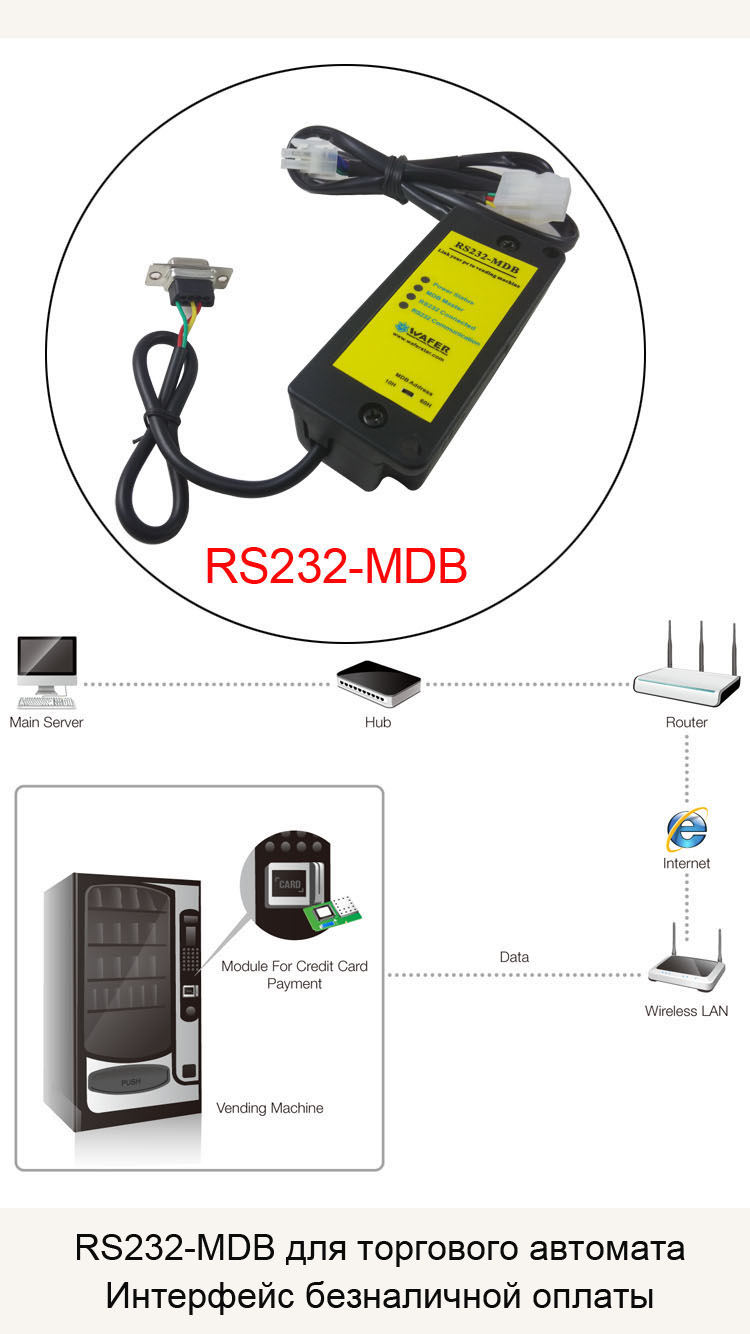

        RS232-MDB используется для подключения ПК к существующему торговому автомату. Затем вам нужно будет разработать программное обеспечение, которое будет работать на ПК, POS или других устройствах RS232 и работать как подчиненное устройство для безналичной оплаты. И тогда ваш ПК будет работать как устройство безналичной оплаты к существующему торговому автомату. Например, вы хотите использовать ПК для предоставления кредита на оплату существующему торговому автомату или если вы хотите установить интернет-соединение с торговым автоматом и предоставить кредит торговому автомату удаленно, тогда вам необходимо заказать адаптер RS232-MDB ( Адаптер PC2MDB).
        Из приведенного выше описания видно, что на самом деле RS232-MDB может использоваться как устройство безналичной оплаты и может быть подключен к устройству MDB-RS232. Здесь MDB-RS232 напрямую подключается к ПК в качестве хост-устройства. RS232-MDB - это своего рода ведомое платежное устройство, которое одновременно работает параллельно купюроприемнику и валидатору монет.


  • Я понял разницу, мне нужно MDB-RS232. Закажите образцы сейчас! .........
  •
  • Теперь я понимаю разницу между ними, мне нужен RS232-MDB. Я хочу продолжить узнавать о RS232-MDB..........
  • NAMA выпускает MDB версии 4.3
        ЧИКАГО - 22 августа 2019 г. - Сегодня NAMA объявила о выпуске последней версии стандартов многоточечной шины (MDB) - версии 4.3.
        Этой весной председатель целевой группы NAMA VDI Крис Лилли (Compass Group USA) назначил специальный комитет по техническим стандартам во главе с Бобом Россом (Ellenby Technologies, Inc.) при особой помощи Скотта Хадиса (Fawn Engineering Corp.) и Джо Симпкинса ( USA Technologies, Inc.) для внесения исправлений в MDB версии 4.2. Пятнадцать членов NAMA вызвались участвовать в этом последнем обновлении, и значительный вклад также внесла Европейская ассоциация вендинга (EVA) под руководством Владимира Лопатина (Uvenco Group).
        «Как координатор VDI, я приветствую прекрасную работу этого комитета под умелым руководством Криса Лилли, Боба Росса и Владимира Лопатина», - сказал Майкл Касавана, доктор философии, заслуженный профессор NAMA. «Члены комитета внесли ценный вклад, который оказывает огромное влияние на нашу отрасль. MDB версии 4.3 обеспечивает комплексную обработку безналичных транзакций через удобные сервисы. Стандарт MDB имеет долгую историю качества и надежности, и MDB версии 4.3 построен на тех же проверенных принципах », - заключил он.
        Стандарт MDB версии 4.2 не пересматривался восемь лет. MDB версии 4.3 теперь доступен в виде загружаемого PDF-файла на веб-сайте NAMA. Загрузите свою копию здесь. Важно отметить, что по сравнению с более ранней версией, редакции MDB версии 4.3 появляются только в «Разделе 7 - Безналичные устройства». В пересмотренном Разделе 7 используется цветовая кодировка, чтобы помочь прояснить изменения. Все остальные разделы MDB версии 4.3 остаются идентичными разделам MDB 4.2.
        Фактически, поскольку любое устройство для безналичной оплаты MDB должно соответствовать стандартному протоколу, его можно подключить к материнской плате Android через MDB-RS232 и посылать команды для управления им.
       Конечно, оборудование для безналичной оплаты отличается от оплаты наличными (банкнотой или монетами) и обычно требует поддержки компании-эмитента карты.
    & nbsp; & nbsp; & nbsp; Например, оплата кредитной картой должна быть одобрена банком во время платежа. Следовательно, безналичные устройства должны быть подключены к платежной системе, прежде чем их можно будет использовать.
        Например, оборудование NAYAX, хотя его можно подключить к любому торговому автомату. Однако вы должны быть уверены, что его можно подключить к системе NAYAX через другие сети 4G или другие сети. Системе Nayax необходимо подтвердить безопасность и регистрацию устройства. Следовательно, при использовании этого типа устройства вы должны сначала связаться с поставщиком услуг, например, компанией Nayax, чтобы убедиться, что устройство, которое вам нужно использовать, является действительным и может подключаться к платежной системе.
        Фактически, есть быстрое руководство пользователя для использования, а также предварительный тест с помощью инструмента тестирования ПК. Инженер-программист будет иметь базовые знания о платежном оборудовании и протоколах MDB. Мы не рекомендуем клиентам приобретать SDK. После приобретения образцов и тестирования оборудования в соответствии с инструкциями, оставшаяся работа - это разработка программного обеспечения системы торгового автомата для клиента. Платежная часть MDB - это лишь очень небольшая часть программной системы (конечно, стабильность платежной системы очень важна). Таким образом, опытный инженер-программист может легко завершить проектирование части последовательной связи.
        Конечно, если инженер не является опытным проектировщиком связи через последовательный порт или хочет просто разбираться в разработке и обработке команд, вы также можете купить SDK. SDK в основном включает исходный код средства тестирования ПК. Самое главное, что если вы купите SDK, мы предоставим дополнительную техническую поддержку для протокола MDB. Такие как анализ протокола, обработка инструкций и проектирование потока. Это может сэкономить вам часть времени на разработку.
        Конечно, наши услуги не будут привязаны к определенному языку программирования, и мы не будем анализировать программный код клиента.
        MDB-RS232 - это просто платежное устройство, используемое для подключения интерфейса MDB, такого как купюроприемник, валидатор монет и считыватели карт (безналичное устройство), к последовательным устройствам, таким как основная плата Android, промышленный компьютер (ПЛК) и т. Д. , чтобы заполнить платежный интерфейс. Таким образом, вы можете разработать программу на VMC для управления платежным устройством и получения платежных данных.
        Другими словами, MDB-RS232 - это только интерфейс для приема и оплаты, а не для всех торговых автоматов. Также необходимо настроить систему питания, схему привода, схему датчика и так далее.
        Например, если вам нужно разработать машину для запросов информации, вам может потребоваться подключить принтер.
        Например, если вы разрабатываете кофемашину самообслуживания, вам может потребоваться плата привода, основная плата отправляет инструкции для привода двигателя для помола кофе и должна определять состояние различных датчиков и так далее.
        На самом деле это не всегда так.
        Поскольку существует множество видов платежных устройств, например, импульсный интерфейс (конечно, вам понадобится устройство импульсного преобразования, мы также можем его предоставить). Вы также можете напрямую использовать платежные устройства с интерфейсом RS232. Затем вы можете напрямую подключиться к последовательному порту VMC. Конечно, самая большая проблема этой конструкции заключается в том, что протокол последовательного порта не является протоколом международного стандарта, это протокол, определяемый каждым производителем. Это не универсально и не заменимо. Другими словами, вы должны использовать то же оборудование при техническом обслуживании и обновлении в будущем. Если вы экспортируете в другие страны, поддержание продаж будет очень хлопотным.
        Интерфейсное оборудование MDB является международным стандартом. Любой производитель бренда, оборудование любого типа валюты, любое монетоприемное устройство, устройство для банкнот, устройство чтения кредитных карт, если это интерфейс MDB, должны соответствовать одному и тому же протоколу. Таким образом, его можно легко заменить на оборудование любого производителя во время постпроизводства и обслуживания, и никаких ограничений не будет.
        1. Мы - компания, основанная в 2006 году с 15-летней историей. Мы занимаемся производством переходников MDB более 12 лет. Если это наш старый заказчик, вы будете знать нашу историю дизайна. Годы опыта проектирования и обновления продуктов дали нам богатый опыт в производстве, проектировании, обслуживании и технической поддержке.
        2. Поскольку проектирование системы, продажи и рыночное обучение торгового автомата занимают много времени, мы можем продолжать оказывать техническую поддержку и послепродажное обслуживание в течение многих лет. Если вы выбираете продукт нестабильной компании, после завершения проектирования компания-поставщик меняется, производство продукта прекращается, возникают проблемы с качеством продукта и другие несчастные случаи, в результате чего вы не можете продолжать покупать, или после того, как вы столкнулись с некоторыми проблемами продукта или техническими проблемами. , вы никогда не сможете получить техническую поддержку или решения.
        3. У нас конкурентоспособная цена. Конечно, для продуктов самообслуживания цена определенно не самое главное, потому что стабильность очень важна в ситуациях, когда без присмотра. Только в этом случае машина сможет обеспечить бесперебойную работу клиентов.
        4. Мы предлагаем решения и обновления для ряда продуктов, и наши обновления обеспечат совместимость. Чтобы обеспечить наших клиентов хорошей поддержкой продукта.
        1. Наш модуль MDB-RS232 версии 2020 и инженерная версия MDB-RS232 Pro могут одновременно поддерживать безналичный 01 и безналичный 02.
        2. Наша версия MDB Pro Engineer также поддерживает проверку доллара США и возраста.
        3. Обычно для новых клиентов просто используйте наш MDB-RS232 V2020. Если вам нужно разработать торговый автомат с функцией проверки возраста, тогда необходимо будет заказать версию Pro для инженеров.
        Да, мы предоставим необходимую техническую поддержку для тестирования устройства проверки USD и AGE. Конечно, вам нужно сначала заказать или иметь стандартный интерфейс MDB USD (подчиненный) или устройство проверки возраста.
    Обычно заказчик может заказать коробку MDB-RS232 непосредственно у производителя пластин. Для образцов можно заказать в магазине aliexpress: https://cnkiosk.aliexpress.com

    Перейти к заказу образцов


    Заказывайте образцы в Интернет-магазине WAFERSTAR Aliexpress.
